 인터록 회로 조작자의 안전과 기기의 보호를 목적으로 자기 접점이나 자기 회로로 관련 기기의 동작을
금지 시키는 회로를 인터록(inter lock) 회로라 한다.
2개 이상의 회로에서 한 개회로만 동작을 시키고 나머지 회로는 동작이 될 수 없도록 하여주는 회로이다. 이 회로의 사용 목적은 기기 및 작업자의 보호를 위하여 관련 기기의 동작을 금지하기 위한 것으로, 상대 동작 금지 회로 또는 선행 동작 우선 회로라고도 한다.
3상 유도전동기의 구동원리는 120?의 위상차를 갖는 3상 전원에 의해 회전 자장이 발생하여 회전자가
움직인다. 3상 전동기에 입력되는 3상중에서 두개의 상을 바꾸어 주면 회전력이 반대 방향으로 되므로
역회전의 운전을 할 수 있다.
이 경우에는 정회전과 역회전 동작이 동시에 일어나게 되면 주회로가 단락되어 위험한 상태가 되므로
정 역회전 동작이 동시에 발생하지 않도록 인터록회로를 반드시 넣어 주어야 한다.
|

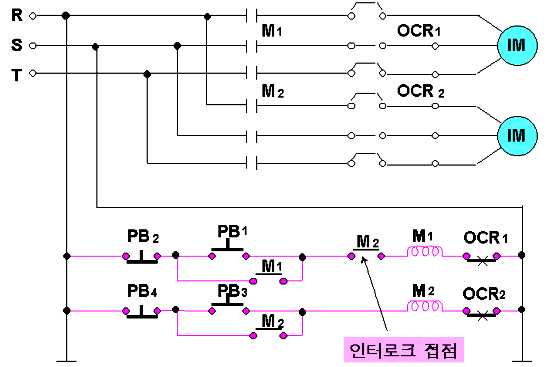

인터록 회로
