 논리 소자

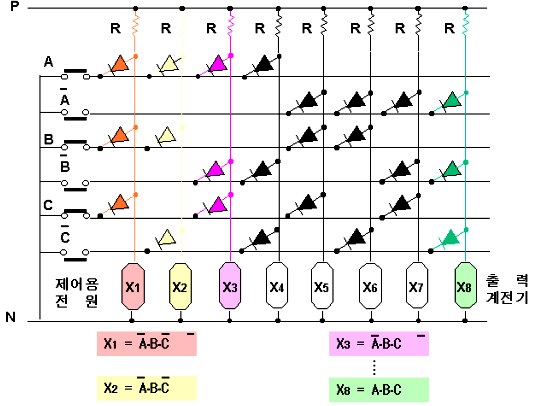

1> AND 회로
: 입력신호 A,B가 모두 있을때 출력 신호가 생기는 회로이며 스위치 직렬의 논리곱 회로이다.

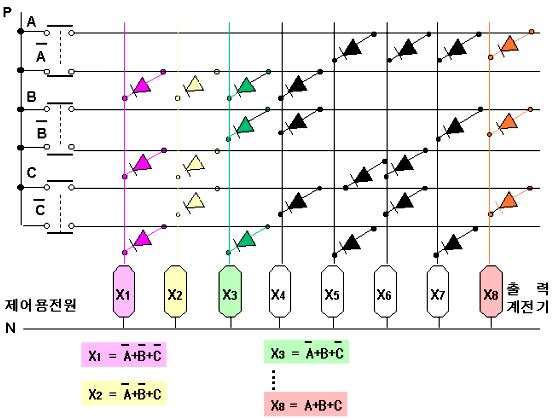

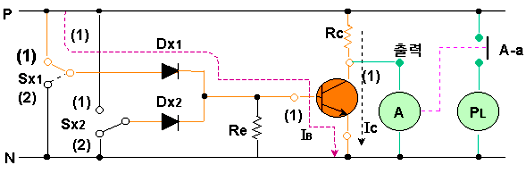

2> OR 회로
: 입력 A.B중 하나만 있어도 출력이 생기는 판단기능을 갖는 논리이며 스위치 병렬의 논리합 회로이다.

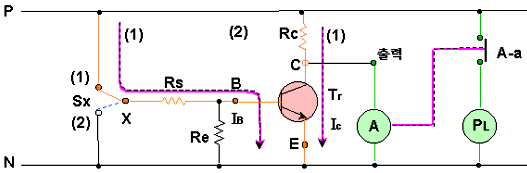

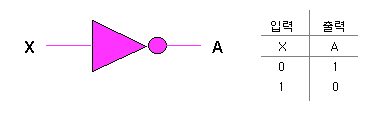

3> NOT 회로
: 입력과 출력의 상태가 반대로 되는 상태 반전, 즉 부정의 판단기능을 갖는 회로이며 인버터(inverter)
라고도 한다

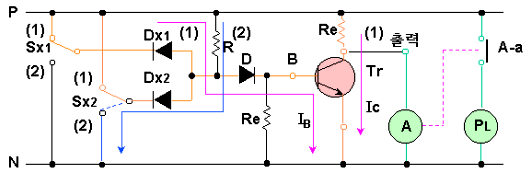

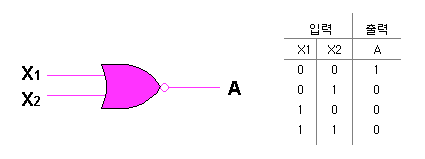

4>NOR 회로
: OR회로와 NOT회로의 합으로서OR 회로를 부정하는 판단기능을 갖는 회로이다.

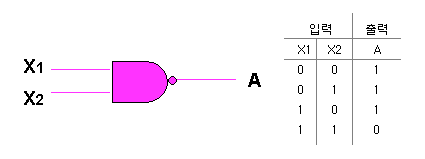

5>NAND 회로 :
AND+NOT 의 조합 회로이며 AND 회로를 부정하는 판단기능을 갖는 만능 회로이다.
6>EOR 회로
: 두 입력 상태가 같을때 출력이 없고 ,두 입력 상태가 다를때 출력이 생기는 회로를 배타 논리합(exclusive OR) 회로라 한다.
2개의 입력 A, B가 서로 다른 경우에만 출력이 "1"이되고 2개의 입력이 같은 경우에는
출력이 "0"이 되는 회로

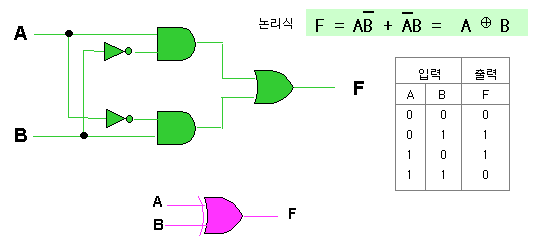

 EOR 회로 기호 및 동작표
 |
|
논리소자
