시퀀스제어

스위치(SWITCH)

⑴ 수동 스위치
: 사람이 수동 조작으로 제어장치에 입력 신호를 넣어 주는 기구로, 작업 명령 및 명령 처리 방법의 변경 등에 사용

1) 수동 스위치 종류 : 복귀형 수동 스위치, 유지형 수동 스위치

① 복귀형 수동 스위치
: 사람이 조작하고 있는 동안에만 회로가 닫혀있거나, 열려 있다가 조작을 중지하면 즉시 원래의
..상태로 복귀하는 것.

② 유지형 수동 스위치
: 사람이 일단 수동 조작을 하면, 반대로 조작할 때까지 접점의 개폐상태가 그대로 유지되는 것.

⑵ 검출 스위치
: 제어 대상의 상태 또는 변화를 검출하기 위한 것으로 위치, 액면, 압력, 온도, 전압 등 제어량을
..검출하는 스위치.

☆ 검출 스위치 종류 : 리밋 스위치, 플로트 스위치

1) 리밋 스위치(Limit switch) : 위치 검출

① 캠(cam) : 접촉자에 접촉되는 물체의 경사진 부분. 과부족 검출
② 도그(dog) : 뾰족한 부분. 위치 검출

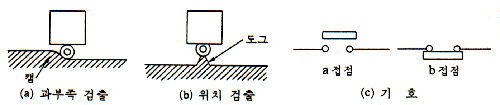

< 리밋 스위치의 원리와 기호 >

③ 이용 : 바이메탈을 이용한 온도 조정 장치, 자동차 자동 세척기의 세척 진행 속도 제어장치, 과중량
... 경보 스위치 등

2) 플로트 스위치(Float switch) : 액면 검출

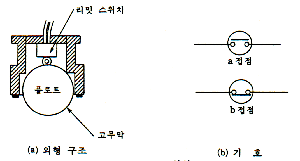

< 플로트 스위치의 원리와 기호 >
