시퀀스 제어

타이머 소자

입력신호의 변화시간보다 설정 시간 t 만큼 뒤져서 출력신호의 변화가 나타나는 회로를 시한
회로(time delay timer)라 하며 RC 회로의 시상수와 충방전에 의하여 시간이 조정된다.
전기적 또는 기계적인 입력을 부여하면 전자릴레일와는 달리 미리 정해진 시한(시간간격)을 경과한
후에 그 접점을 폐로(close), 개로(open)하는 것이며, 인위적으로 시간지연을 만드는 릴레이라 말할 수
있다. 그렇기 때문에 특히 타이머의 접점을 한시접점이라고 함.

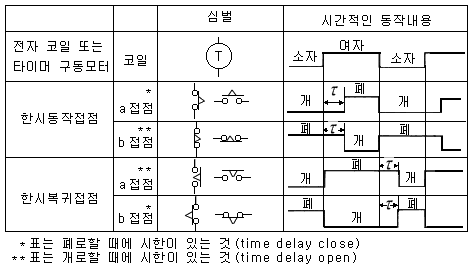

[ 타이머의 접점과 동작 ]

1> 동작사간이 늦은 시한 동작(순시복구) 회로(on delay timer)

2> 복구시간이 늦은 시한 복구(순시동작) 회로(off delay timer)

3> 일정시간만 동작되는 단안정(one shot) 회로

4> 동작과 복구가 모두 늦은 뒤진 회로 ==> 1> + 2>

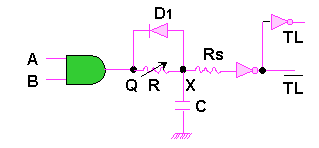

CR 타이머 회로

타이머 논리회로

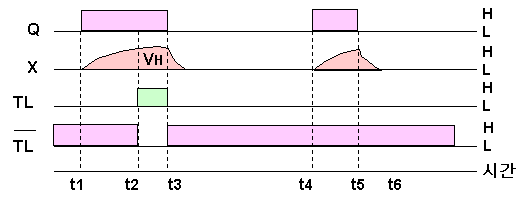

CR 타이머의 타임차트

▶ 시간표현법

시간표현에는 몇시, 몇분이라고 하는 경우와, 몇시간, 몇분간이라는 경우가 있다.

전자는 시간(Time), 후자는 Time Limit이다. 시간으로 동작하는 전기적인 장치에는 시계에 접점을
장착한 것과 같은 시간장치, 시동하고부터 어느 시간이 지난후에 동작이 완료되는 한시장치가 있다.

▶ 타이머의 종류

1) 모터식 타이머

동시전동기의 전원주파수에 비례한 일정한 회전속도를 시한의 기준으로 하여 클러치, 감속기어등을
조합한 것인데 동작이 안정되어 비교적 긴 시한의 설정을 할 수 있는 것이 특징

2)전자식 타이머

콘덴서의 충방전특성을 이용하여 콘덴서의 단자전압의 변화를 반도체로 검출,증폭해서 전자릴레이를
작동시키는 것. 기계적인 동작요소가 적어 수명이 길고, 고빈도이고,설정시간이 짧은 곳에 사용

3) 제동식 타이머

공기, 기름 등의 유체에 의한 제동을 이용하여 시한을 잡고 이것을 전자코일과 조합시켜 접점의 개폐를
하는 것. 다소 정밀도가 나빠도 되는 곳에 사용
