시퀀스 제어요소

시퀀스 제어의 요소

제어요소는 입력기구,출력기구,보조기구로 나누어지며 또 접점기구,구동기구,표시기구로
나누기도한다.

1> 입력기구 : 수동 스위치 ,검출 스위치및 센서

2> 출력기구 : 전자 개폐기(MC),전자 밸브(SV),솔래노이드(sol),표시 램프,경보기구
(Buzzer,bell)

3> 보조기구 : 제어 회로를 구성하는 보조 릴레이, 논리소자,타이머 소자,입출력 소자,
PLC 장치등

4> 접점기구 : 회로를 개폐하여 시퀀스 회로의 상태를 결정하는 기구이다

ㄱ. a 접점 : 원래는 열려있고 조작할때 닫히는 접점으로 메이크 접점(make-
contact)이라고도함

ㄴ. b 접점 : 원래는 닫혀있고 조작할때 열리는 접점으로 브레이크접점(break-
contact) 이라고도 함

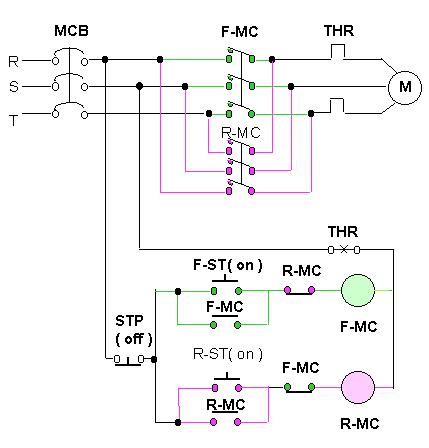

전동기의 정 역전 회로

시퀀스 제어 기호

STP (stop) : 정지용 스위치
F-ST (forward-start) : 정회전용 기동 스위치
R-ST (reverse-start) : 역회전용 기동 스위치
F-MC (forward-electro magetic contactor) : 정회전용 전자 접촉기
R-MC (reverse-electro magnet ic contactor) : 역회전용 전자 접촉기
THR (thermal relay) : 열동형 과전류 계전기
MCB (molded case circuit-braker) : 배선용 차단기
M (motor) : 전동기
