전자 계전기 (electromagnetic relay)
전자력에 의하여 접점을 개폐하는 기능을 갖는 제어 장치를 전자 계전기(relay)라 하며
제어용의 보조 릴레이,용량이 크고 출력용으로 전자 개폐기(MC)가 있다.

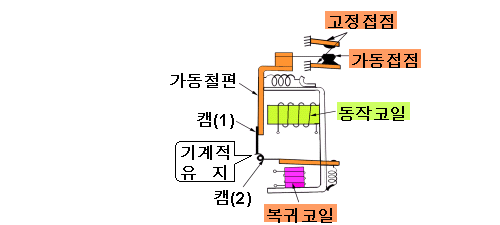

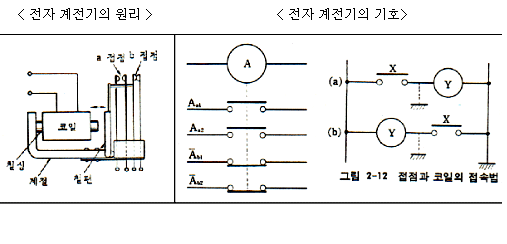

① 전자계전기의 원리 및 기호

② 전자력 : 코일에 전류를 흘리면 철심은 전자석이 되어 쇠붙이를 끌어 당기게 되는 힘

③ (전자)계전기의 형태 : ┌힌지형 계전기 : Relay 종류
└플런저형 계전기 : MC 종류
④ (전자)계전기의 종류

.....㉠ 보조계전기(릴레이) : 용량이 작고 많은 접점을 이용한 계전기
.....㉡ 한시계전기(타이머) : 시간 지연회로가 첨부된 계전기
.....㉢ 전자접촉기(MC) : 용량이 큰 전력회로의 제어용 접점을 이용한 계전기
.....㉣ 전자개폐기(MS) : 전자접촉기에 열동계전기를 첨부한 계전기
.....⑤ (전자)계전기의 기능 : 증폭기능, 변환기능, 전달기능, 연산기능, 조정 및 경보기능,
..... .. 다회로 동시 제어기능

⑥ 접점의 동작회로

.....㉠ a접점(arbeit contact) : make 접점
.....㉡ b접점(break contact) : break 접점
.....㉢ c접점(change-over contact) : change 접점

⑦ 여자와 소자

.....㉠ 여자 : 코일전류 흘림 : a접점-ON, b접점-OFF
.....㉡ 소자 : 코일전류 차단 : a접점-OFF, b접점-ON

⑧ 전자 계전기의 작용

.....㉠ 여자에 요하는 전압, 전류의 값보다 매우 큰 값의 회로를 개폐하는 능력
.....㉡ 하나의 신호로 몇 개의 회로를 동시에 개폐할 수 있는 기능
.....㉢ a 접점 밖에 없는 스위치를 등가적으로 b접점을 가진 스위치로 변환하는 기능
.....㉣ 여러개의 릴레이를 조합하여 판단기능을 가진 논리회로를 만들 수 있다.

유지형 계전기

전자력에 의하여 접점을 개폐하는 기능을 갖는 제어 장치를 전자 계전기(relay)라 하며
제어용의 보조 릴레이,용량이 크고 출력용으로 전자 개폐기(MC)가 있다.

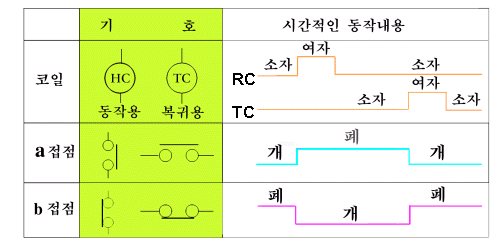

[ 기호와 동작내용 ]

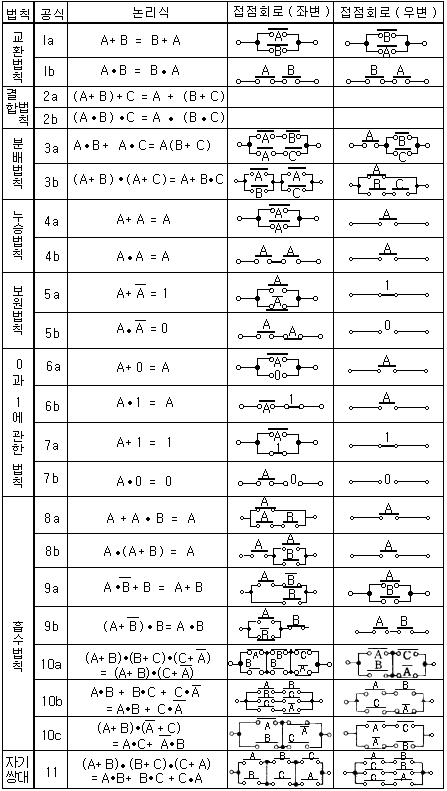

부울대수의 기본법칙
이들 법칙을 기초로 하여 교환법칙, 분배법칙, 누승법칙, 보원법칙, 0과 1에 관한 법칙, 흡수의 법칙,
자기쌍대 등 부울대수의 기본법칙들이 만들어진다.
