제목 : 코일의 성질에는 어떤 것이 있는가?-1/5

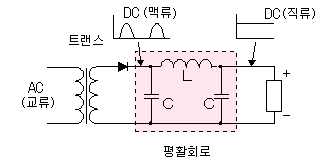

1) 전류의 변화를 안정시키려고 하는 성질이 있습니다 코일은 코일내의 전류의 변화를 억제하려는 특성을 가지고 있습니다. 전류가 흐를려고 하면 코일은 전류를 흘리지 않으려고 하며, 전류가 감소하면 계속 흘릴려고 하는 성질이 있습니다. 이것을 "렌츠의 법칙"이라 합니다.(전자유도작용에 의해 회로에 발생하는 유도전류는 항상 유도작용을 일으키는 자속의 변화를 방해하는 방향으로 흐른다) 이 성질을 이용하여 교류로부터 직류로 변환하는 전원의 평활회로에 사용 되고 있습니다. 교류를 정류기에 의해 직류로 변환한 경우, 그대로는 맥류(리플:Ripple)라고 하여 교류성분이 많은 직류이며 완전한 직류가 아닌(플러스의 직류로 정류한 경우 마이너스 전압성분만 없어진) 상태가 되지만 콘덴서와 코일을 조합한 평활회로를 사용하면 코일이 전류의 변화를 저지하려는 작용을 하고, 콘덴서는 입력전압이 0V로 되면 축적한 전기를 그때 방전하기 때문에 안정한 직류를 얻을 수 있게 됩니다. 간단한 평활회로에서는 코일 대신에 저항기를 사용하여, 콘덴서의 평활 기능만 이용하는 경우도 있습니다. 전원 어뎁터의 대부분이 이렇게 직류전원을 만듭니다.

Add_File-1 : Coil.gif( 1.9 KB )
