설명 하기 위해 자료를 첨부 합니다.

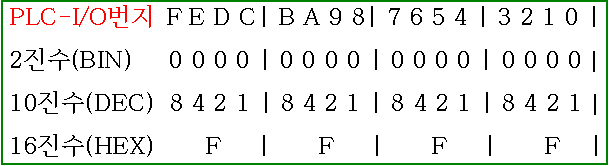

위 사진은 PLC I/O 구성을 설명 하고 있습니다.
PLC-I/O번지 : PLC IN CARD, OUT CARD를 지칭 합니다. (P000 ~ P00F)
2진수(BIN) : P000 ~ P00F 16개를 BIT로 정렬한 것이다.
10진수(DEC) : P000 ~ P00F 를 10진수로 정렬 한 것이다.
예)P000은 10진수로 1을 말하며, P001은 2를, P002는 4를, P003은 8를, 즉 X 1자리
P004도 10진수 1을, P005는 2를, P006은, 4를, P007은 8을, X 10자리
| X 100자리
| X 1000 자리
따리서 P002가 ON 되어있고 P006이 ON 되어있다면 10진수 값은 44가 된다.
10진수(HEX) :16진수는 P000,P001,P002~~~~P009,P00A...
다시 말하면 10진수와는 달리 9다음 부터 10은 A로 표시된다.
예)P002 OR P003 이 ON 되어있고, P006 OR P007이 ON 되어 있다면
10진수는 1212가 되는 것이다.
16진수는 hDD 값이 된다.
질문한 내용을 설명 하자면 다음과 같다.
F93은 시스템 1초 클럭이다.
A접점이 ON 하면 P200 번지 16개(P0200~P020F)까지 BIT를 모두 ON(1) 시키라는 명령어 이고,
B접점이 ON 하면 P200 번지 16개(P0200~P020F)까지 BIT를 모두 OFF(0) 시키라는 명령어
인 것이다.
이해가 되었는지요.
공부 열심히 하세요.
|
