제목 : AB-PLC[Timer / Counter]-[CTD]
|
CTD 명령은 다운 카운터 명령어 이다.
COUNTER C5:0 에 PRESET(설정값)을 -10 으로 설정 하고 I:1/0 비트가 ON 될 때마다
ACCUM(현재값)은 -1식 감산될 것이다.

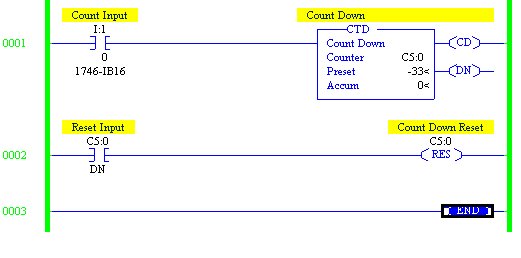

PRESET(설정값) = ACCUM(현재값) 같아 진다면 레더프로그램 아래 처럼
C5:0/DN 접점이 ON 되어 C5:0 초기화 되는 회로이다.
MK-PLC CTD 명령과 동일 하다.
※ 참고 할 말은 관리자가 영어가 부족 하다 보니 번역기에 의해서 원본 문장을 번역하다보니
앞뒤의 말이 맞지 않는경우가 많이 있습니다.
참고 하시고 봐 주세요.
|
|
|
Add_File-1 : ctdlad.gif( 4.4 KB )
|
|
