제목 : 궁굼한점이 있어서 글올립니다.
|
▣ 관리자 입니다.
답변이 늦어 죄송 합니다.
바쁜 업무 때문에...
오타가 있었던것 같습니다. 수정해서 다시 올렸습니다
앞으로 많은 관심 부탁 드려요.
그럼 좋은 시간 되시길...
TON 명령어는 온 딜레이 타이머 이다.

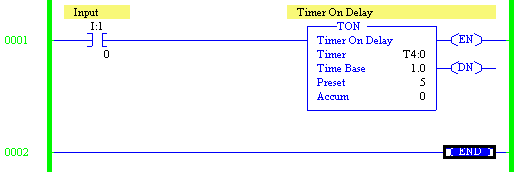

위 레더 이미지를 설명 하자면 XIC I:1/0 비트가 ON 되면 T4:0 타이머가 동작 하기 시작 한다.
현재 설정치(ACC)는 0.1초 타이머에-0.5초를 설정한 것이다.
XIC I:1/0 이 ON 되면서 타이머 T4:0/EN 이 ON 되고 T4:/0 이 0.5초가 되면 T4:0/DN 이
동작 한다.
만일 I:1/0 이 T4:0/EN 동작 하기전에 I:1/0 이 OFF 되면 T4:0 에 진행중이던(ACC)
데이터는 자동으로 크리어 된다. 즉 ZERO로 되는것이다.
현재 진행중이던 타임 데이터를 초기화 하고 싶으면 RES 명령어를
사용하면 된다.
|
|
|
Add_File-1 : ton[1].gif( 3.6 KB )
|
|
|
|
|
