작성자 : 웹관리자 2006-08-05 오후 2:56:42   조회수 : 7403번
제목 : 모터 정회전,역회전 프로그램

화 면 확 대

PLC in Caid
┏━━━┓
┃ P0000┣━━━━━━◁-모터정지 PB/SW
┃ P0001┣━━━━━━◁-모터 정회전 PB/SW
┃ P0002┣━━━━━━◁-모터 역회전 PB/SW
┃ P0003┣━━━━━━◁
┃ P0004┣━━━━━━◁
┃ P0005┣━━━━━━◁
┃ P0006┣━━━━━━◁
┃ P0007┣━━━━━━◁
┗━━━┛

PLC Out Caid
┏━━━┓
┃ P0060┣━━━━━━▷-모터 정회전 MC
┃ P0061┣━━━━━━▷-모터 역회전 MC
┃ P0062┣━━━━━━▷
┃ P0063┣━━━━━━▷
┃ P0064┣━━━━━━▷
┃ P0065┣━━━━━━▷
┃ P0066┣━━━━━━▷
┃ P0067┣━━━━━━▷
┗━━━┛

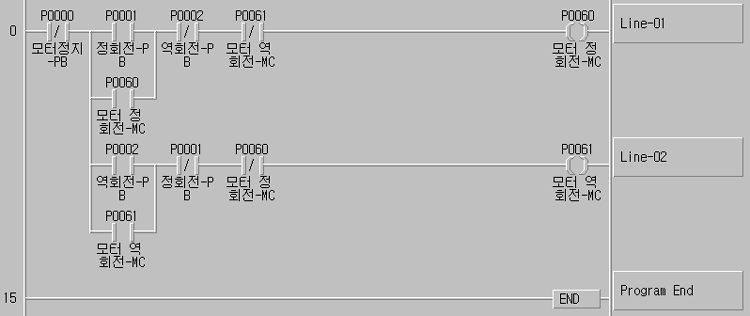

▣ Line-01 설명문

P0001을 누르면 P060은 자기유지 되어 ON 되며, P002 또는 P061 ON 되면 P060은 OFF 된다.
이때 P061 ON 되어 있으면 자동으로 OFF 된다

▣ Line-02 설명문

P0002을 누르면 P061은 자기유지 되어 ON 되며, P001 또는 P060 ON 되면 P061은 OFF 된다.
이때 P060 ON 되어 있으면 자동으로 OFF 된다

P0000은 모터 정지 스위치는 정회전, 또는 역회전시 누르면 P060, P061은 OFF 된다.

※ 그럼 다음 시간에는 리미트 스위치에 의해서 정회전, 역회전, 하는 프로그램을
    만들어 보기로 한다.
Add_File-1 : cw_ccw_mc.gif( 27.6 KB )   Add_File-2 : mot_cw_ccw.kpr( 114.8 KB )
