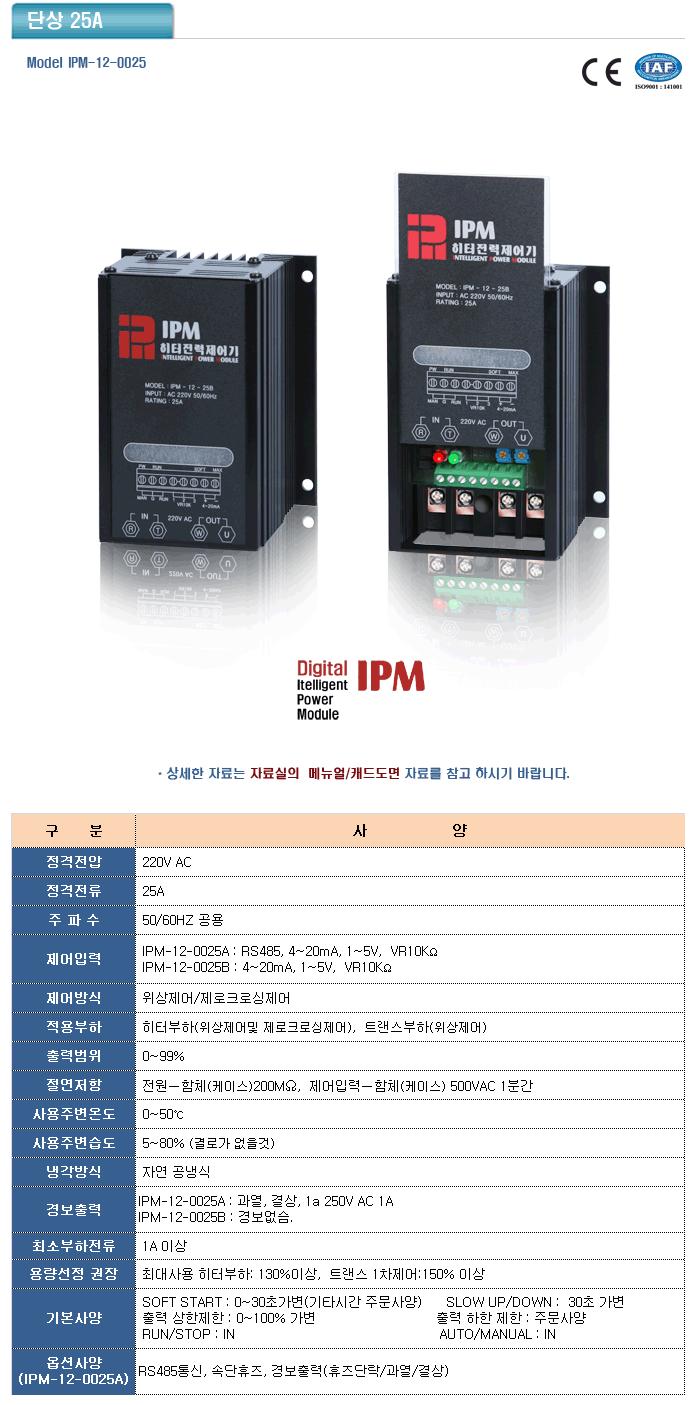

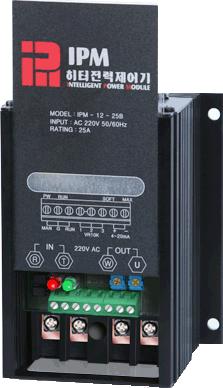

- 정격 전압 : AC110V ~ 500V(프리볼트)
- 콘트롤 전원 : AC220V
- 정격 전류 : 25A
- 주 파 수 : 50/60Hz 공용
- 제어 입력
IPM-12-0025A : RS485, DC4 ~ 20mA, DC1 ~ 5V, VR10㏀
IPM-12-0025B : DC4 ~ 20mA, DC1 ~ 5V, VR10㏀
- 제어 방식 : 위상 제어 / 제로크로싱 제어
- 적용 부하
히터부하(위상제어/제로크로싱제어)
트랜스부하(위상제어)
- 절연 저항
전원 - 케이스(200㏁), 제어입력 - 케이스(500VAC) 1분간
- PCB 제어전원 : 12 ~ 30V AC/DC
- 사용 주변온도 : 0 ~ 50℃
- 사용 주변습도 : 5 ~ 80%(결로가 없을것)
- 냉각 방식 : 30A 쿨링휀 강제 공냉식
- 경보출력 종류 : 자기진단 경보(과열, 결상) 1a 250V 1A 이하
- 최소 부하전류 : 1A 이상(이하로 제어는 옵션)
- 용량선정 권장 : 130% 이상, 트랜스 1차 제어 150% 이상.
- 기본 사양
485통신 기본 내장 2선식 반이중
통신중 사용 어드레스 1 ~ 255 번지
온도 조절기 마스터 1대에 슬레이브 최대 250대 연결가능.
- 기타 사양
소프트 스타트 : 0~30초 가변(기타시간 옵션)
출력 상한제한 0~100% 가변(하한 제한은 옵션)
RUN / STOP-(접접방식) 수동/자동-(접점방식)
|
|
